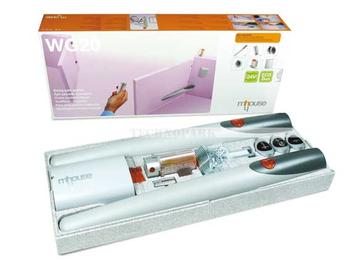

Popis WG20 - Kit lineárních pohonů se šroubovicí pro křídla do 4,5 m šířky a do max. váhy 1 křídla 400 kg

Kit lineárních pohonů se šroubovicí pro křídla do 4,5 m šířky a do max. váhy 1 křídla 400 kg. Pohon připraven pro zasunutí záložního bloku ps124 a přídavné elektroniky EL1 pro elektrozámek.

Popis výrobku
Síla a elegance: WG20, nadčasových tvarů, ve stylovém plášti z tlakově litého hliníku, hravě si poradí s Vaší bránou.

Montáž bez svařování: Je samozřejmostí díky praktickým, nastavitelným instalačním konzolám.

Rychlé a snadné propojení všech prvků: Systém Vás sám vede instalací, barevně rozlišené a popsané konektory (vždy stejných barev na obou koncích drátu) jasně a nezaměnitelně definují správná místa připojení. Instalace se tak stává dětskou hračkou.

Jednoduché připojení bezpečnostních prvků: Sběrnice ECS dovoluje připojit až sedm párů bezpečnostních fotočlánků. Vždy pouhými dvěma dráty a bez ohledu na polaritu!

Řídící jednotka s vestavěným přijímačem: Stiskem dvou tlačítek na řídící jednotce nastavíte všechny základní funkce během pouhých
3 sekund. Řídící jednotka sama načte připojené příslušenství, sama načítá i dráhu pohybu ovládané brány. Parametry systému můžete jednoduše změnit pomocí dálkového ovladače.
Jen pár sekund Vám zabere například změna
• síly pohonů
• rychlosti chodu brány
Během okamžiku změníte vybrané parametry, např.
• parametry funkce částečného otevření
• automatického režimu s časovaným uzavřením
Kdykoliv můžete připojit další příslušenství i nahrát do paměti další ovladače (až 150 ks).

Maximální bezpečnost:
• při instalaci a údržbě: Veškeré propojování se děje při nízkém napětí 24 V
• při provozu: Automaticky probíhá detekce překážek v chodu brány, funkční je i proudová ochrana; funkčnost bezpečnostních fotočlánků je kontrolována řídící jednotkou před každým otevřením a zavřením brány.

Autodiagnostika systému: Systém neustále automaticky provádí celkovou diagnostiku svého stavu. Případnou dysfunkci či chybu v propojení signalizuje. Podle typu signálu lze rozpoznat charakter poruchy.

Odblokování pohonu: V případě potřeby je provedete odblokovacím klíčem, který je součástí sady. Bránu pak ovládáte manuálně.

Záložní baterie (volitelné příslušenství): Garantuje při výpadku energie až 10 kompletníchcyklů „otevření-zavření“ brány.

Obsah balení
2 ks pohonů s instalačními konzolami WG10
1 ks zálohovatelná řídící jednotka CL20
1 ks pár bezpečnostních fotočlánků PH100
1 ks výstražná lampa FL100
2 ks ovladačů GTX4
3 ks odblokovacích klíčů

Technické parametry
Napětí: 24 Vdc
Síťové napětí: 230 Vac (+10 %; -15 %), 50/60 Hz
Napájení motoru [Vdc] 24 (pomalý chod), 36 (rychlý chod)
Maximální frekvence pracovních cyklů: 50 kompletních pracovních cyklů za den
Krytí: IP44
